Computer-Programm für die Berechnung und Dimensionierung von Montagerahmen

Das Programm läuft auf allen IBM-kompatiblen MS-DOS-Rechnern, auf denen MS-WINDOWS XP, Vista, Windows 7, 8 oder 10 läuft, 32 oder 64 Bit. Unsere Programme laufen nicht unter Windows RT. Wir empfehlen als Mindestvoraussetzung einen PC mit 2 GB-RAM und 20 MB freien Speicherplatz auf der Festplatte. Zur Installation wird ein DVD-Laufwerk benötigt. Falls sie kein DVD-Laufwerk in ihrem Rechner haben, ist es auch möglich, das bzw. die Programme optional, gegen einen kleinen Aufpreis (auch beim Update) auf einer USB-Speicherkarte zu beziehen.

Grundsätzlich ist es so, dass wir für die Übereinstimmung der in TrailerWIN/ FrameWIN und in allen anderen Programmen vorhandenen Daten mit den tatsächlichen Gewichten oder Abmessungen der Fahrzeuge bzw. Ausrüstungen keine Garantie/ Gewährleistung übernehmen können.

FrameWIN wird zusammen mit dem TrailerWIN-Programm verwendet. Sobald Sie das entsprechende Fahrzeug in TrailerWIN ausgewählt, dimensioniert und berechnet haben, werden die Daten, nach Aufruf von FrameWIN, automatisch in FrameWIN übernommen.

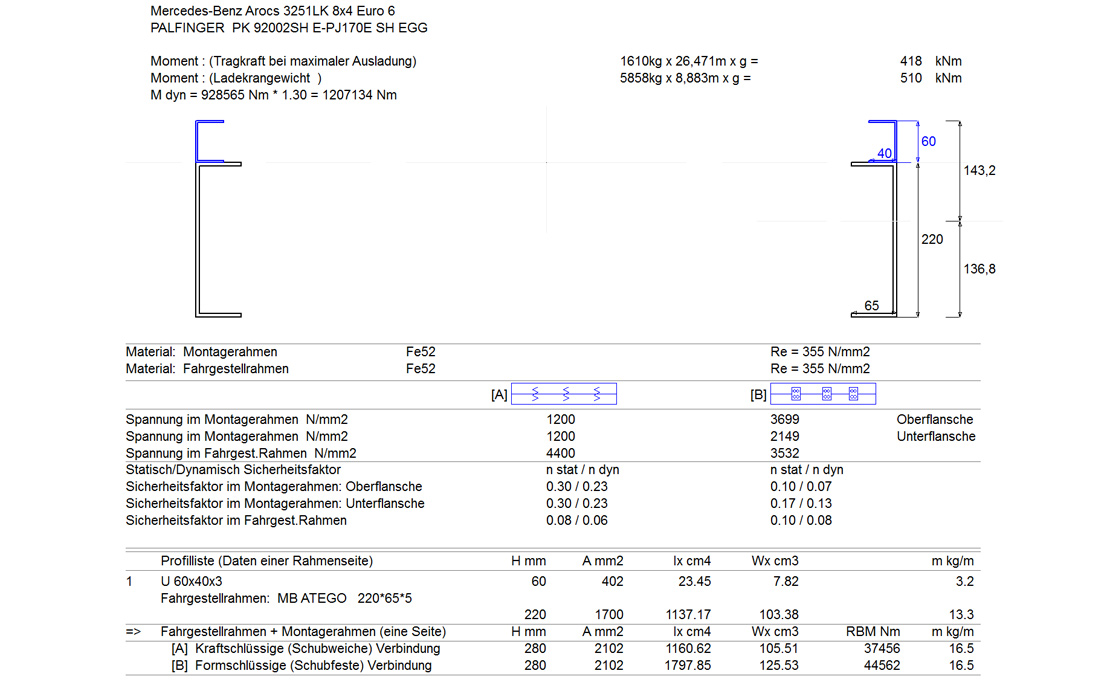

Dabei wird automatisch ein Berechnungsschnitt im Rahmensegment mit dem höchsten Biegemoment (an der Kranbefestigungsstelle bzw. an der Befestigungsstelle der Ladebordwand) gelegt und die dynamischen bzw. statischen Sicherheitsfaktoren für schubfeste und schubweiche Rahmenausführungen berechnet. Willkürlich gewählte Rahmenschnitte sind nicht möglich. FrameWIN kann auch ohne TrailerWIN arbeiten.

FrameWIN ist in den Sprachen Dänisch, Deutsch, Englisch, Finnisch, Französisch, Holländisch, Italienisch, Norwegisch, Schwedisch und Spanisch erhältlich.

Produktinformation/Preisliste

  • Bild 1/9 Beispiel für Startbildschirm FrameWIN

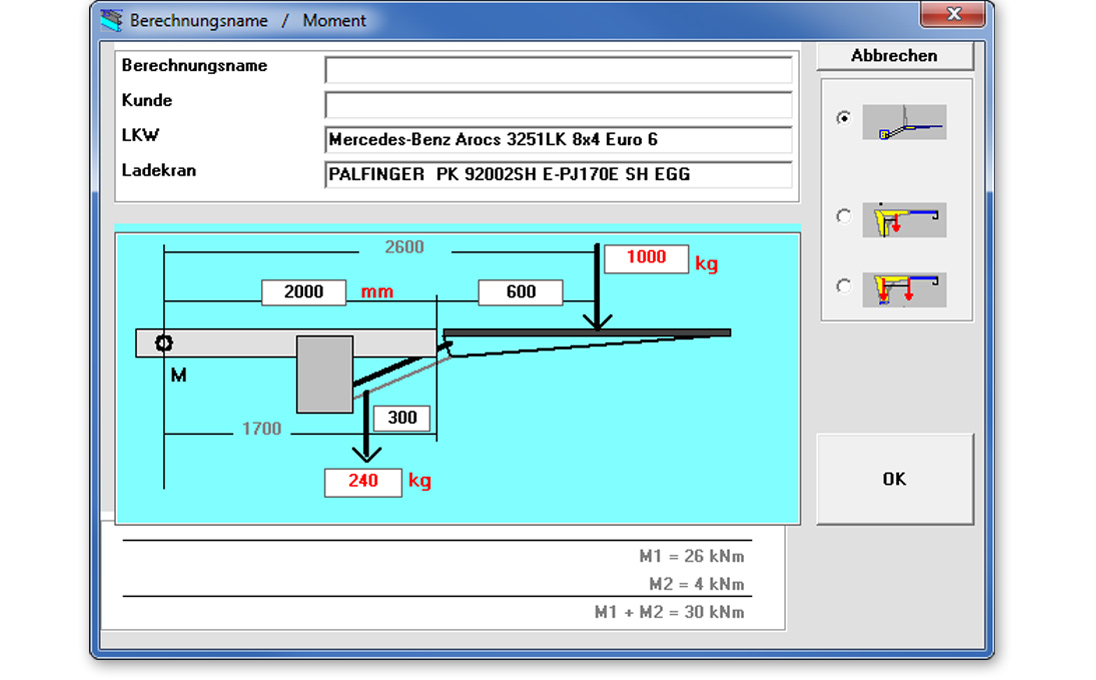

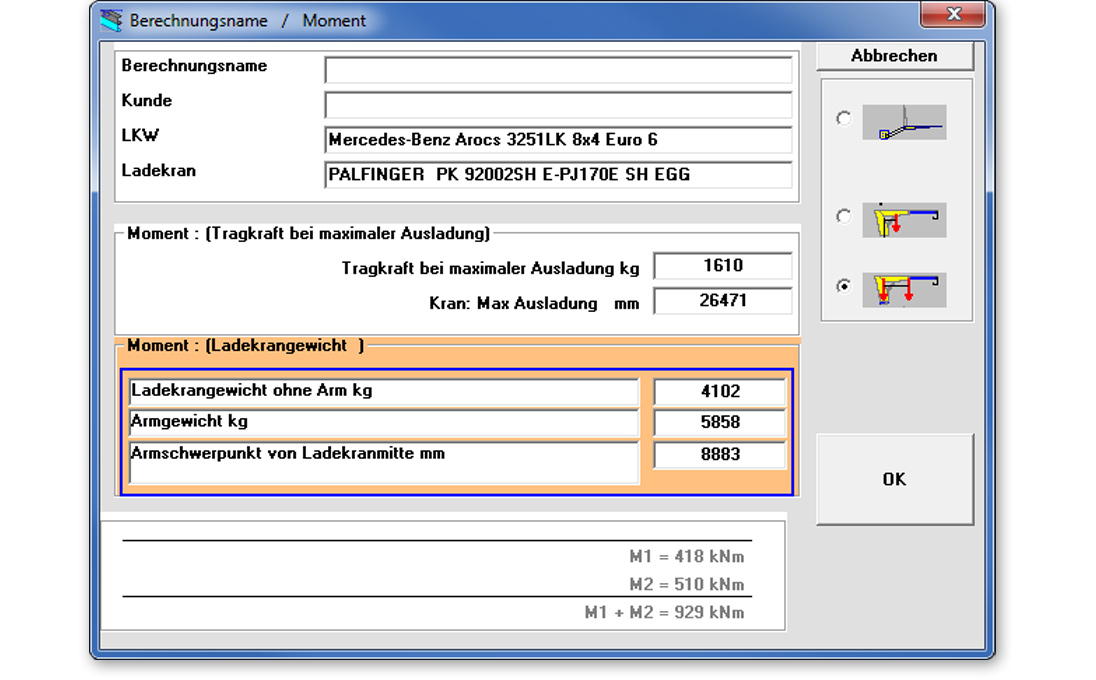

  • Bild 2/9 Menü zur Änderung von Krandaten/Momenten
  • Bild 3/9 Menü zur Änderung von Daten der Ladebordwand

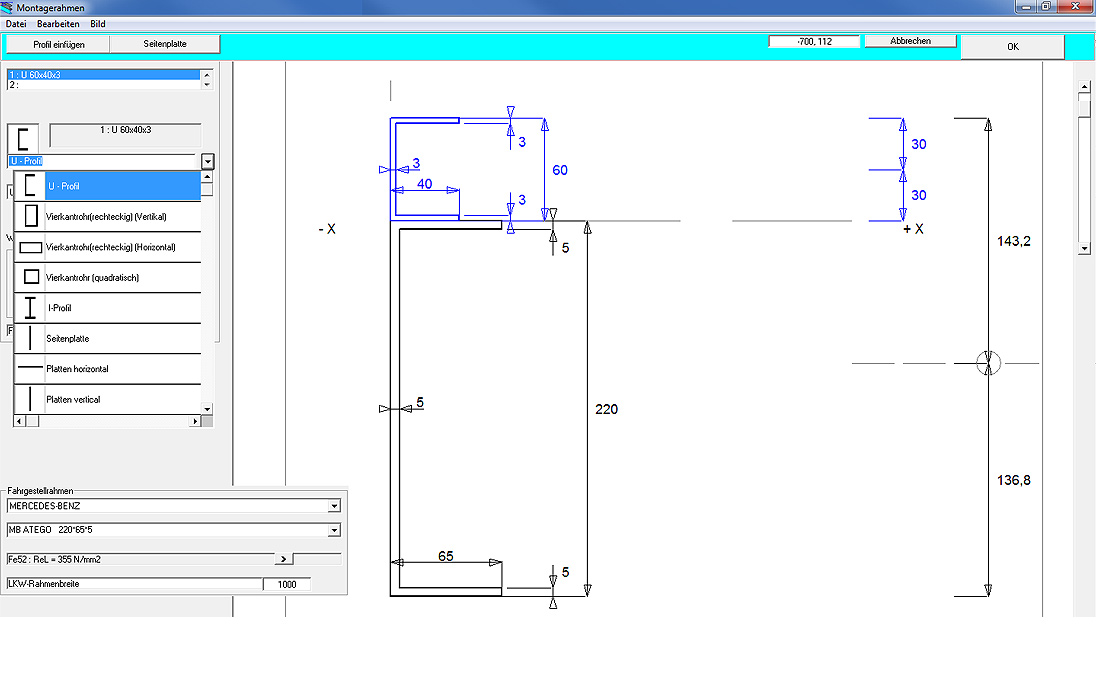

  • Bild 4/9 Menü zur Änderung des Profils im Hilfs- und Fahrzeugrahmens

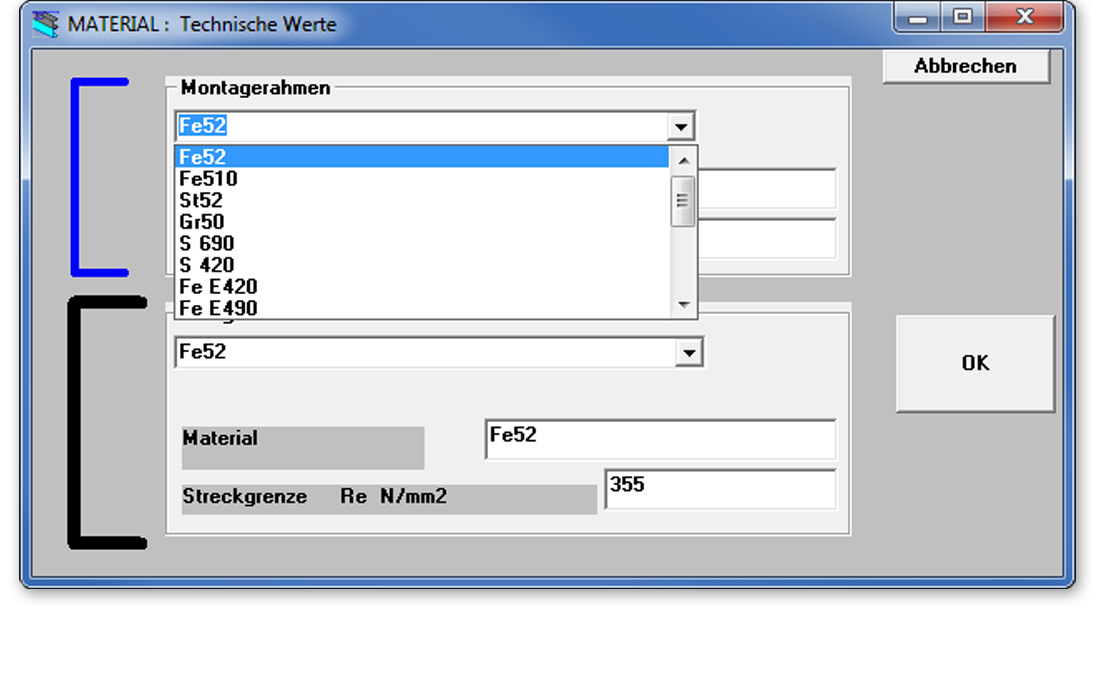

  • Bild 5/9 Menü zur Änderung des Materials von Montagerahmen und Fahrgestellrahmen

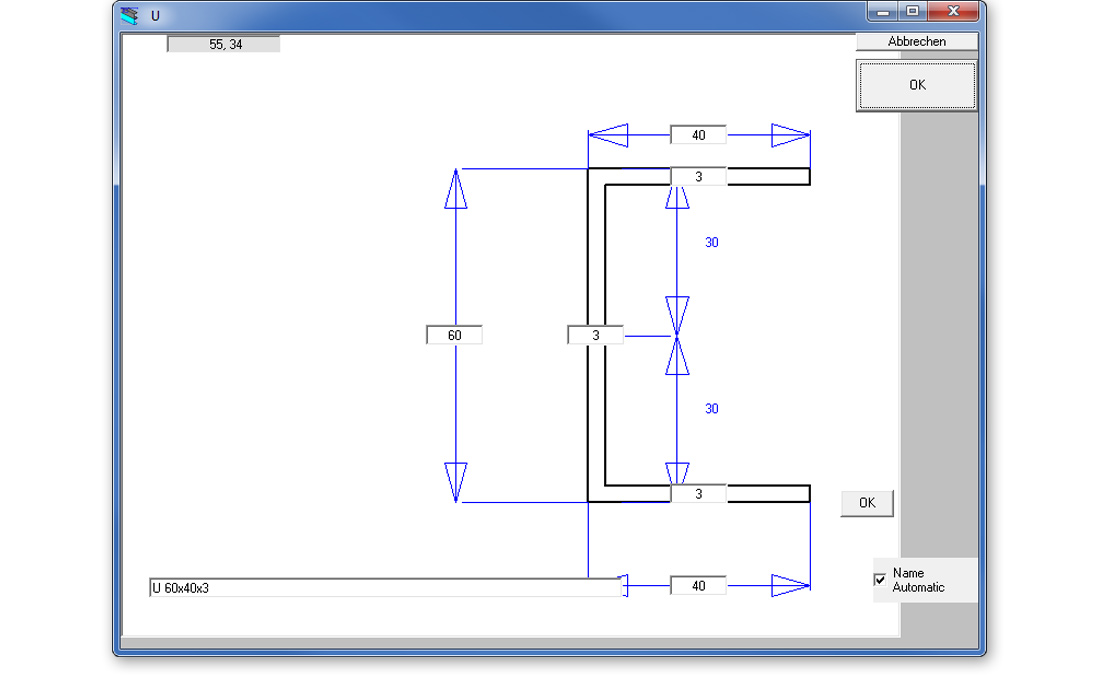

  • Bild 6/9 Menü zur Änderung der Profilabmessungen des Hilfsrahmens

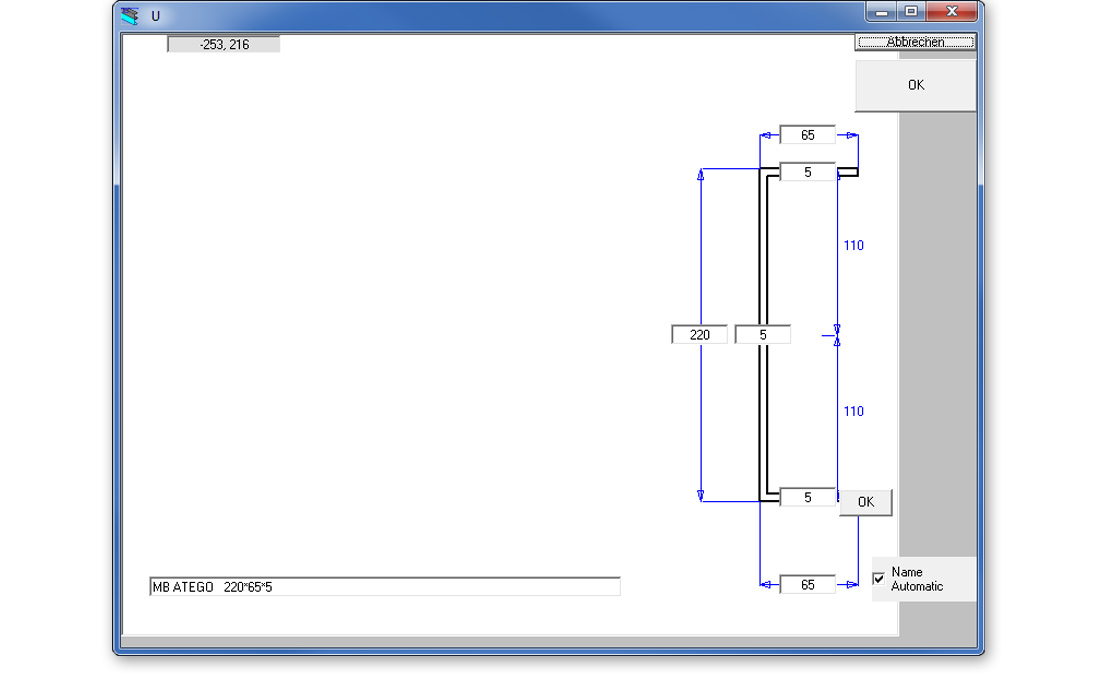

  • Bild 7/9 Menü zur Änderung der Profilabmessungen des Fahrzeugrahmens

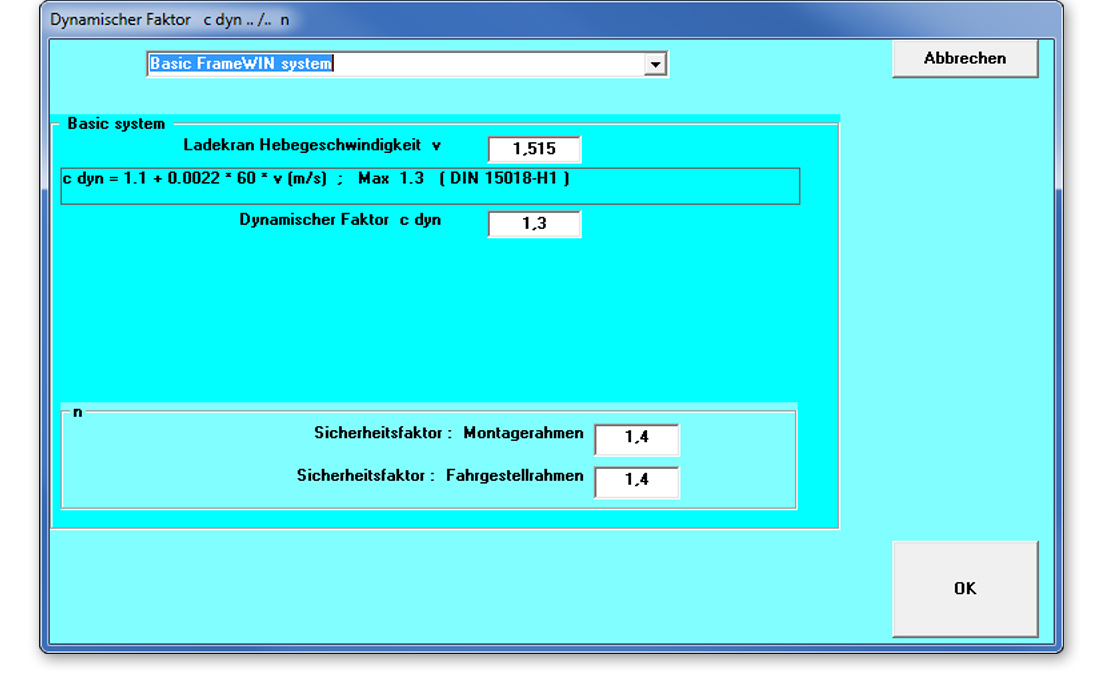

  • Bild 8/9 Menü zur Änderung der Sicherheitsfaktoren im FrameWIN Grundlagen-Berechnungssystem

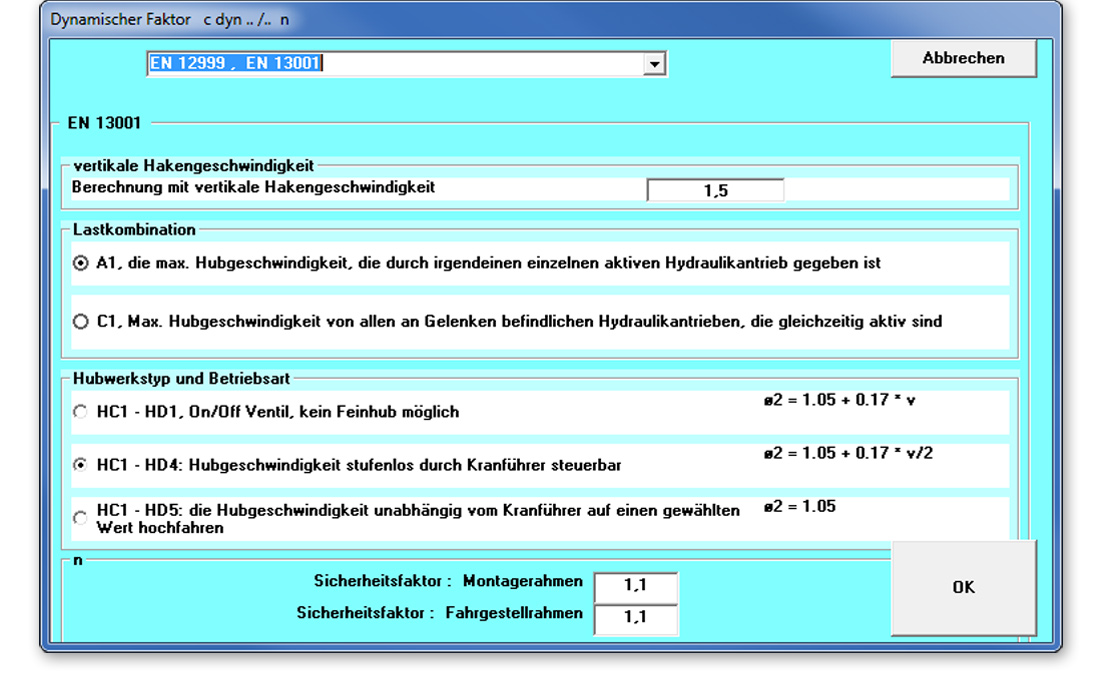

  • Bild 9/9 Menü zur Änderung der technischen Daten im FrameWIN-Berechnungssystem nach EN 12999 und EN 13001

In diesem Programm sind die Fahrzeugrahmen von ASTRA, CHEVROLET, DAEWOO, DAF, ERF, FODEN, FORD, FREIGHTLINER, GINAF, HINO, INTERNATIONAL, ISUZU, IVECO, KENWORTH, LIAZ, MACK, MAN, MERCEDES-BENZ, MITSUBISHI, NISSAN, RENAULT,, ROMAN, SCANIA, SISU, STERLING, TERBERG, UD, VOLVO, U-Profil und I-Profil mit Abmessungs- und Materialvarianten gespeichert.

Das Programm übernimmt automatisch das mit TrailerWIN zuletzt erstellte Fahrzeug mit den entsprechenden Aufbaudaten, z.B. Ladekran. Es ist aber auch möglich, eigene Daten einzugeben.
